Protection contre les surtensions, batterie, carte de gestion réseau



Un UPS est un dispositif utilisé pour protéger électriquement les équipements. Au dos, il y a des prises permettant de brancher les machines que je veux protéger. Il embarque de nombreux composants de protection contre les surtensions et il y a une batterie à l'intérieur donc quand il y a une panne de courant, mes appareils fonctionnent toujours.

Ces appareils ne sont pas conçus pour tenir la charge pendant de longues périodes. Ils peuvent tenir quelques minutes en fonction de la charge. Il est très utile en cas de pics de tension, de micro-coupures de courant, etc. Lorsqu'il y a une grosse panne, il retient suffisamment de charge pour que je puisse éteindre mes machines correctement, ce qui est bien mieux qu'un arrêt brutal, surtout pour des appareils comme mon NAS dans lequel sont présents des disques mécaniques qui tournent en permanence.

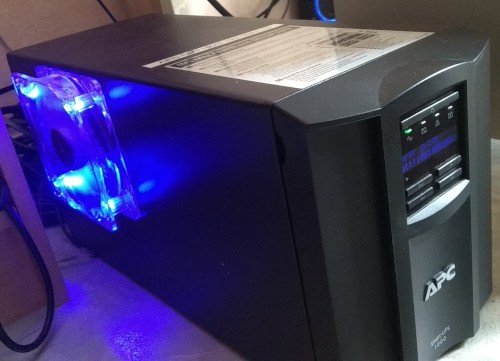

Ce modèle, le SMT1000I, appartient à la gamme des Smart UPS d'APC. Cela signifie qu'à l'arrière, il est possible de mettre une carte de gestion. Cette carte est accessible par le réseau et embarque une interface web où je peux configurer beaucoup de choses liées à l'UPS, mettre à jour le firmware, exécuter des tests et plus encore. La carte peut également être configurée par une connexion série propriétaire, pour laquelle j'ai besoin d'un câble spécial d'APC.

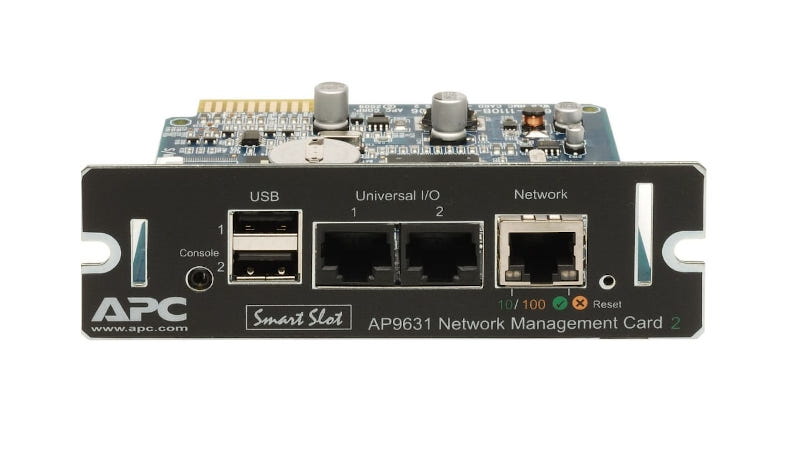

La carte de gestion réseau :

Il y a le port console pour la configuration en série, deux ports USB, des E/S universelles pour mettre divers capteurs et un port ethernet. J'utilise uniquement la connexion ethernet pour accéder à l'interface web de la carte.



Accueil

Lorsque je me connecte, la page d'accueil s'affiche. Il y a un petit résumé de l'état de l'UPS, y compris les alarmes. Ici, je peux voir qu'aucune alarme n'est présente, et que le dernier événement qui s'est produit est un auto-test de l'UPS.

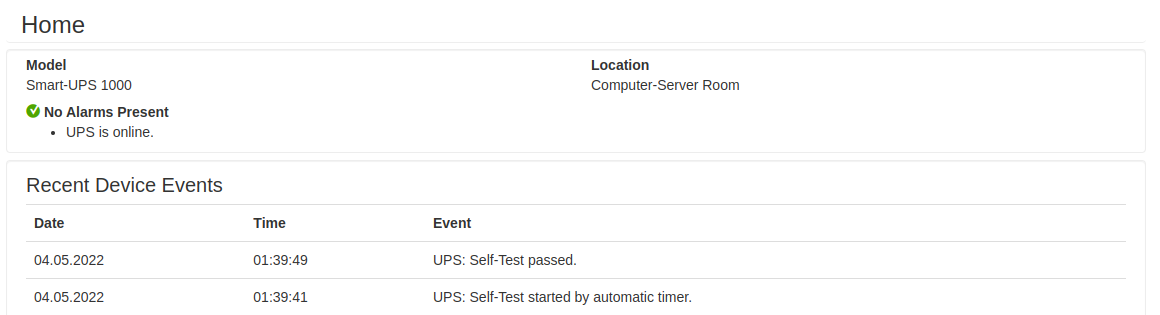

Voici la page d'accueil :


Etat



La page d'état de l'UPS m'indique toutes les informations dont j'ai besoin concernant son état actuel. Il y a des informations cruciales comme la température, le temps de batterie restant, les tensions d'entrée et de sortie, le courant, etc.

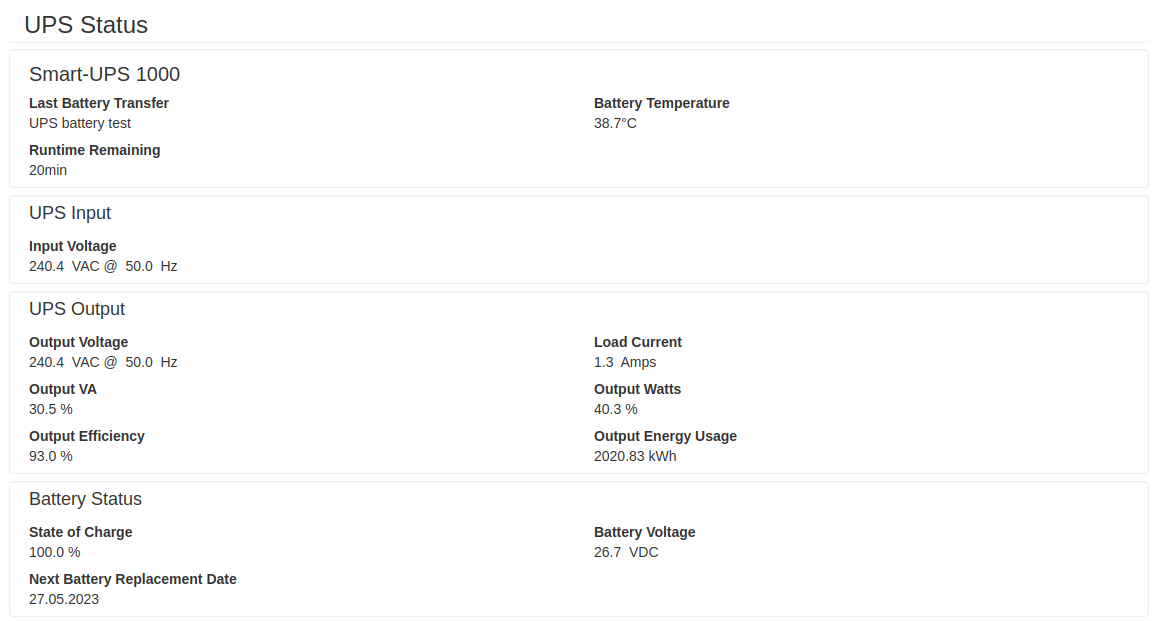

Voici la page d'état :


A Propos



La section "A propos" donne des informations sur l'UPS, mais elle est différente de la page d'état. Ici, les informations concernent l'UPS lui-même, comme le numéro de série, la version du micrologiciel, etc.

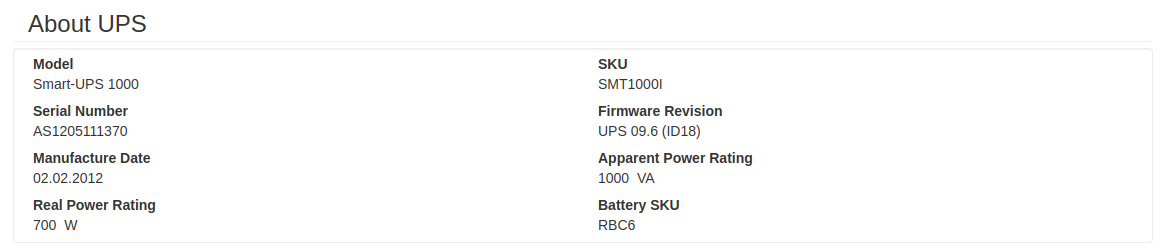

Voici la page à propos :


Tests



Ici, je peux lancer manuellement des tests sur l'UPS. Les tests d'alarme permettent de s'assurer que l'alarme sonore (bip) fonctionne en la faisant retentir alors qu'il n'y a en réalité aucun problème. L'auto-test met l'UPS sur sa batterie pendant quelques secondes pour s'assurer qu'elle fonctionne correctement. Par défaut, l'UPS se teste régulièrement à l'aide d'une minuterie automatique, comme indiqué sur la page d'accueil.

L'étalonnage de la durée de la batterie n'est pas vraiment un test. Lorsqu'il est exécuté, il met l'UPS sur batterie jusqu'à ce que la batterie atteigne un état très bas. Cela permet à la batterie de mieux connaître le temps qu'elle peut supporter en cas de coupure de courant. Il doit être effectué avec un load de 30% ou plus et lorsque la batterie est complètement chargée.

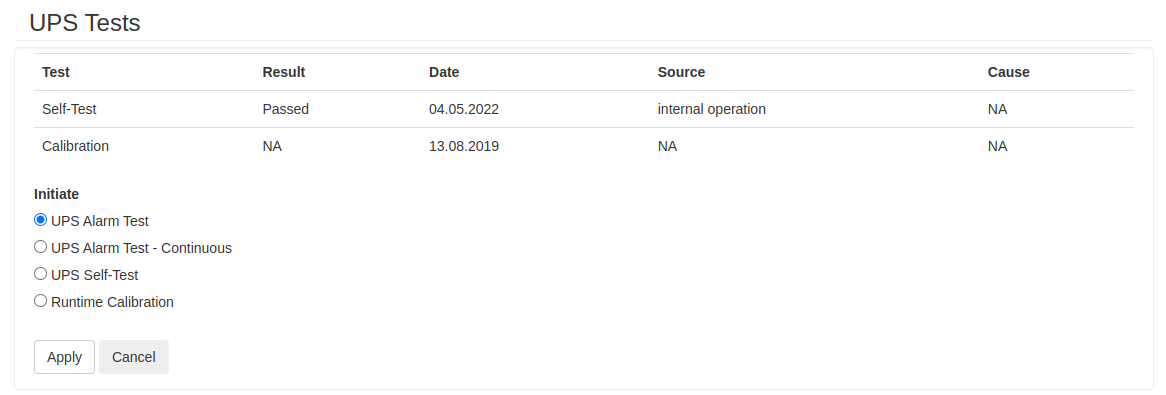

Voici la page de tests :


Prises



Les prises se trouvent à l'arrière de l'UPS. Sur le mien, il y en a 8 et elles sont toutes équipées d'une protection contre les surtensions et de la batterie. Elles appartiennent au même groupe appelé groupe de prises 1. Sur d'autres modèles, il peut y avoir plusieurs groupes de prises et d'autres configurations. Par exemple, sur certains modèles, un seul groupe dispose de la batterie de secours et les autres n'ont qu'une protection contre les surtensions.

À l'arrière, à côté des prises, il y a aussi une fiche DSL, à laquelle je peux faire passer une ligne téléphonique DSL pour la protéger des surtensions. Je n'ai pas de ligne fixe, donc je ne l'utilise pas.

Je peux également désactiver ou activer les sorties dans la section de configuration de la carte. Cela doit être fait lorsque je dois mettre à jour le micrologiciel de l'UPS.

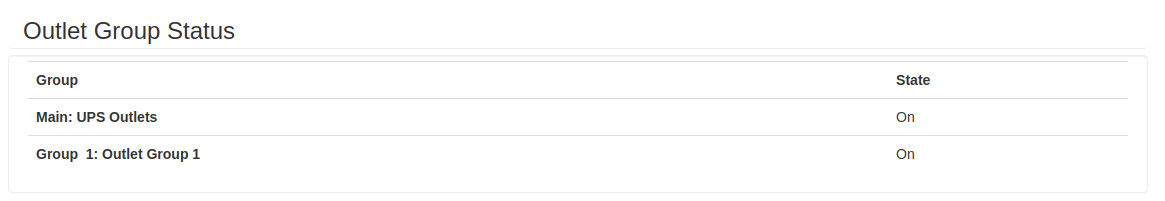

Voici la page des prises :


Mise à jour



Il y a deux mises à jour de micrologiciel distinctes que je peux faire. Il y a la mise à jour du micrologiciel de la carte réseau, qui nécessite le redémarrage de la carte pour l'appliquer. Il s'agit d'une mise à jour simple et généralement effectuée sans problème. Ce n'est pas la mise à jour dont je vais parler ici.

La mise à jour dont je vais parler ici est celle du micrologiciel de l'UPS. Elle exige que tous les groupes de prises, un seul dans mon cas, soient éteints. Lorsque l'UPS applique la mise à jour, je ne peux effectuer aucune opération et cela prend un certain temps. L'écran affiche que la mise à jour est en cours, et toutes les leds s'allument.

Lorsque c'est terminé, je peux rallumer les prises et remettre mes machines sous tension.

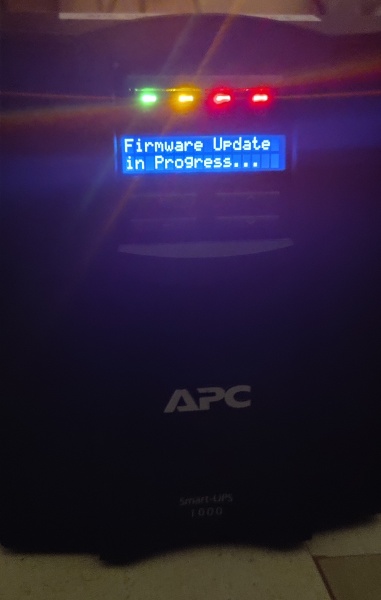

Voici l'UPS qui met à jour le micrologiciel :


A propos de la carte de gestion réseau



Dans cette section, la carte réseau donne des informations sur elle-même et sur l'UPS. L'information importante ici est la version dans laquelle se trouve chaque micrologiciel. Cela m'aide à savoir si je dois faire une mise à jour ou non. Il y a aussi le temps de fonctionnement de la carte, qui peut aussi être surveillé via SNMP, tout comme d'autres informations (plus à ce sujet dans le projet Centreon).

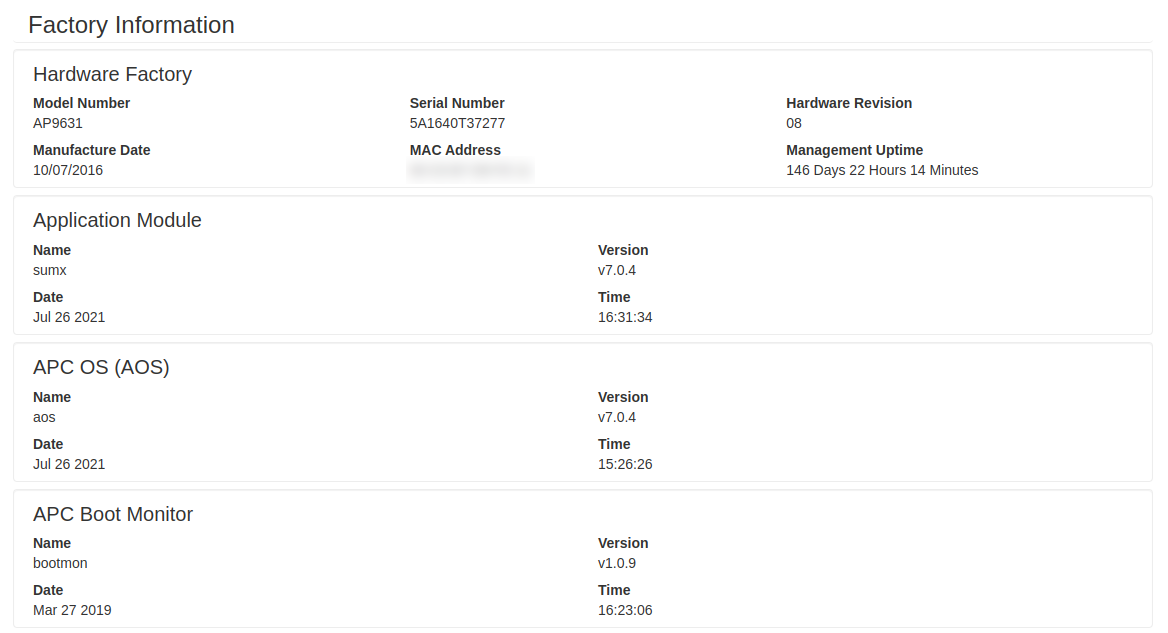

Voici la page d'à propos de la carte :
